MX-0404-KIT матричний комутатор

Замовити демонстрацію Дізнатись ціну

Матричний комутатор 4K UHD 4:2:0 60 Гц 4×4 HDBaseT™ з 3 приймачами та деембедуванням S/PDIF (4K - 35 м, 1080p - 70 м). Передача контенту HDMI до 4K UHD та контенту HDR на відстань 35 м HDBaseT з можливістю комутації HDMI. 3 виходи HDBaseT з PoH і один комутований вихід HDMI. Передача звуку через S/PDIF та керування підключеними дисплеями CEC, функція відключення A/V.

Артикул

EXP-MX-0404-KIT

Характеристики

Аудіо та відео
Входи
Матричний комутатор 4x HDMI In: 19-pin type A
Приймач 1x HDBT In: 8-pin RJ-45 Female
Виходи
Матричний комутатор 4x S/PDIF Out: RCA Female
3x HDBT Out: 8-pin RJ-45 Female
1x HDMI Out: 19-pin type A
Приймач 1x HDMI Out: 19-pin type A
Кодування вихідного відео HDBaseT™ Класс B
Швидкість кодування даних 9,2 Гбит / с
Наскрізна затримка 10 мкс (мікросекунд)
Формати аудіо S / PDIF: 2 канала LPCM | Dolby Digital / DTS до 5.1 каналов
HDMI: 2 канали LPCM | Багатоканальність до Dolby Atmos та DTS-X
Макс. розш. відео
Розширення відео 1920x1080p @60Hz 12bit
1920x1080p @60Hz 16bit
3840x2160p @24Hz 10bit 4:2:0 HDR
3840x2160p @30Hz 8bit 4:4:4
3840x2160p @60Hz 8bit 4:2:0
HDMI 1920x1080p @60Hz 12bit — 15 м
1920x1080p @60Hz 16bit — 7 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 3 м
3840x2160p @30Hz 8bit 4:4:4 — 7 м вхід / 15 м вихід
3840x2160p @60Hz 8bit 4:2:0 — 7 м вхід / 15 м вихід
Cat6 1920x1080p @60Hz 12bit — 60 м
1920x1080p @60Hz 16bit — 35 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 35 м
3840x2160p @30Hz 8bit 4:4:4 — 35 м
3840x2160p @60Hz 8bit 4:2:0 — 35 м
Cat6a/7 1920x1080p @60Hz 12bit — 70 м
1920x1080p @60Hz 16bit — 40 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 40 м
3840x2160p @30Hz 8bit 4:4:4 — 40 м
3840x2160p @60Hz 8bit 4:2:0 — 40 м
Примітка: WyreStorm рекомендує використовувати екранований кабель категорії, щоб мінімізувати шум та перешкоди.
Підтримувані стандарти DCI (4096×2160) | RGB | HDR | HDR10 | Dolby Vision до 30 Гц | HLG | BT.2020 | BT.2100
Максимальна частота пікселів HDBaseT: 340 МГц
Зв'язок та управління
HDMI HDMI 2.0 | HDCP 2.2 | EDID | CEC | DVI / D підтримується з адаптером (не входить у комплект)
HDBaseT HDMI 2.0 HDCP 2.2 EDID | CEC | 1-смугова PoH | Двонаправлений IR
CEC Запуск за потужністю CEC для підключених екранів – потрібна сумісність із CEC
IR
Матриця 3x IR RX: 3,5 мм (1/8 дюйма) TRS Stereo
4x IR TX: 3,5 мм (1/8 дюйма) TS, моно,
двонаправлений, через HDBaseT
Приймач 1x IR TX: 3,5 мм (1/8 дюйма) TS Mono
1x IR RX: 3,5 мм (1/8 дюйма) TRS,
двонаправлений, стерео по HDBaseT
RS-232
Матриця 1x RS-232: 9-pin DB9 Female (matrix only)
Приймач 1x RS-232: 3-pin Terminal Block — 3.5mm (update only)
Ethernet
Матриця 1x LAN: 8-pin RJ-45 Female
Приймач N/A
Потужність
Джерело живлення
Матриця 100-240 В змінного струму, 50/60 Гц
Приймач 18 В постійного струму (опціонально)
PoH Одностороння матриця до приймача
Споживана потужність
Матриця 48,2 Вт
Приймач 4,5 Вт із зовнішнім блоком живлення
5 Вт через PoH
Умови навколишнього середовища
Робоча температура 0°C ~ 45°C
10% ~ 90%, без конденсату
Температура зберігання -20°C ~ + 70°C, от 10% до 90%, без конденсату
Максимальний БТІ
Матриця 164 BTU/год.
Приймач 15.4 BTU/год. із зовнішнім блоком живлення
17 BTU/год. через PoH
Розміри
Стойки
Матриця 1U
Приймач <1U
Розміри (Ш х В х Г)
Матриця 440 мм х 43,5 мм х 300 мм
Приймач 136,4 мм х 15,2 мм х 74,2 мм
Вага
Матриця 4,06 кг
Приймач 0,24 кг
Нормативи
Безпека CE | FCC | RoHS | RCM | EAC

Фотогалерея

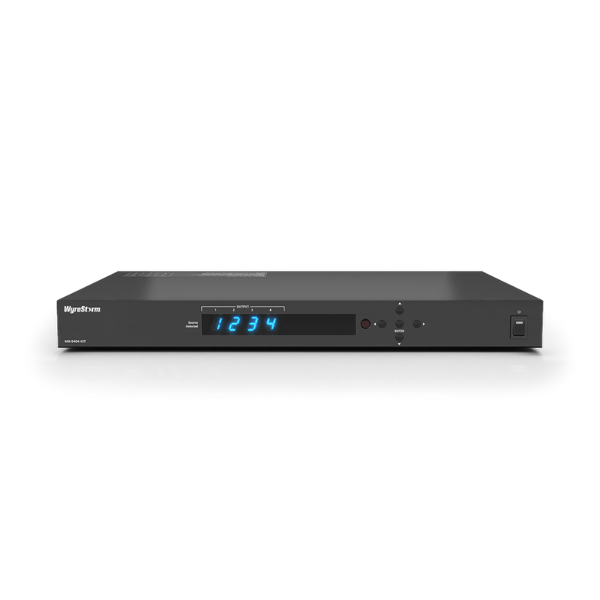

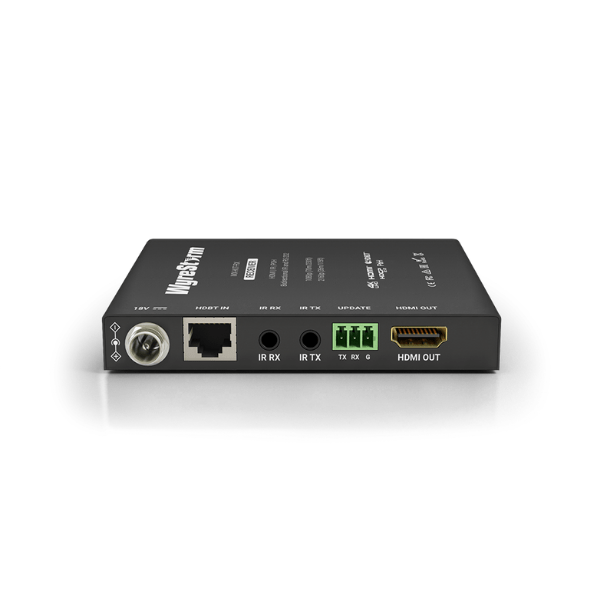

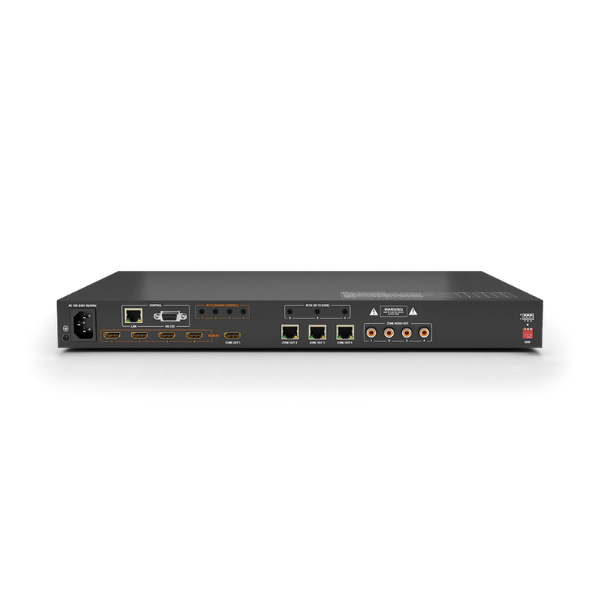

Pic3
