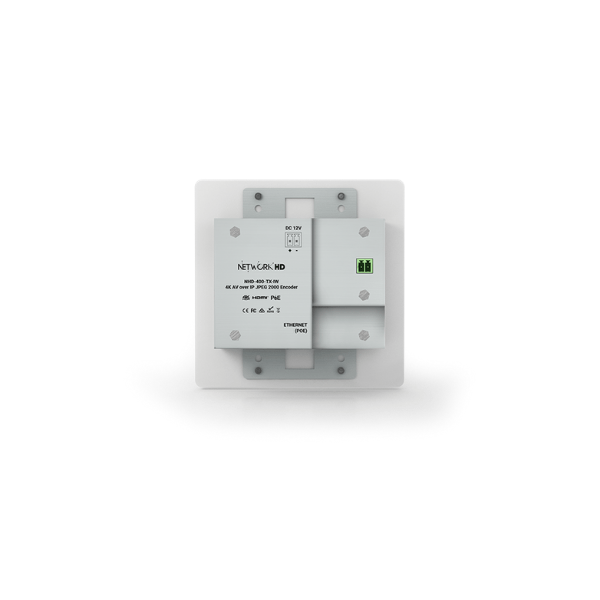

NHD-400-TX-IW передавач для матричної комутації та відеостін з USB та VGA

Замовити демонстрацію Дізнатись ціну

Передавач 4K HDR JPEG 2000 PoE для матричної комутації та відеостін з USB та автоперемиканням VGA. Відео з роздільною здатністю 4К UHD з HDR та багатоканальним звуком. Масштабування зображень 4К/1080р. Програма NetworkHD Touch™ для iPad. Аудіорозділювач, відеостін (до 16×16). Наскрізна передача сигналу: USB, порт RS-232. Двонаправлена передача керуючого сигналу ІЧ та аналоговий аудіовиход.

Артикул NHD-400-TX-IW

Характеристики

Аудіо та відео
Входи 1x HDMI In: 19-pin HDMI Type A
1x VGA In: 15-pin DE-15 Female
1x Audio In: 3.5mm (1/8in) TRS Stereo (VGA only)
Виходи 1x 8-pin RJ-45 (Transmission to RX)
Кодування вихідного відео JPEG 2000
Швидкість кодування даних Max: 850Mb/s
Затримка «End to End» 1 video frame latency (pass-through mode) 16ms @60fps | 2 video frames latency (scaler/VW mode) 33ms @60fps
Формати аудіо 2ch LPCM | Multichannel: LPCM Up to 7.1 and Up to DTS:X and Dolby Atmos (HDMI Only)
Макс. розш. відео HDMI Input
1280x720p @50/59.94/60Hz 12bit 4:4:4 RGB
1920x1080i @29.97/30Hz 12bit 4:4:4 RGB
1920x1080p @23.98/24/25/29.97/30/50/59.94/60Hz 12bit 4:4:4/RGB
3840x2160p @23.98/24/25/29.97/30Hz 10/12bit 4:2:2/4:2:0 HDR-10
3840x2160p @23.98/24/25/29.97/30Hz 8bit 4:4:4 RGB
3840x2160p @50/59.94/60Hz 8bit 4:2:0
720x480p @59.94/60Hz 12bit 4:4:4 RGB
720x576p @50Hz 12bit 4:4:4 RGB
60fps Progressive 4:4:4/RGB: 640×480 | 800×600 | 1024×768 | 1280×800 | 1280×960 | 1280×1024 | 1360×768 | 1366×768 | 1400×1050 | 1440×900 | 1600×1200 | 1680×1050 | 1920×1200

VGA Input
RGB @60Hz Progressive: 640×480 | 800×600 | 1024×768 | 1280×720 | 1280×768 | 1280×800 | 1280×960 | 1280×1024 | 1360×768 | 1366×768 | 1400×1050 | 1440×900 | 1600×900 | 1600×1200 | 1680×1250 | 1920×1080 | 1920×1200
3D HDMI 1.4b 3D: TnB, SbS, F.P
Maximum Pixel Clock 300MHz
Комунікації та управління
HDMI HDCP 2.2
Ethernet 1x LAN (PoE): 8-pin RJ-45 ANSI/TIA-568 8P8C, 1000Base-T, PoE PD (IEEE 802.3af)
USB 1x USB Host: USB Type B
RS-232 1x RS-232: 3.5mm (1/8in) TRS Stereo | 2 Way
Вимоги до електроживлення
Джерело живлення 12V DC
PoE IEEE 802.3af | (15.4W at PSE)
Споживана потужність 5.7W (with PSU)
Відповідність нормативним вимогам
Безпека CE | FCC | RCM | RoHS
Розміри та маса
Rack Units/Wall Box 2-gang US J-Box
Висота 107.2mm/4.2in (without decorative plate)
Ширина 91mm/3.6in (without decorative plate)
Глибина 45.5mm/1.8in (without decorative plate)
Вага 0.37kg/0.81lbs
Умови навколишнього середовища
Робоча температура / вологість 32°F ~ 113°F (0°C ~ 45°C)
10% ~ 90%, non-condensing
BTU/БТІ макс. 19.45 BTU/hr
